A:很多自动化产线里，吸盘吸力不足、工件撞损、响应慢的问题，往往不是吸盘本身的锅，而是配件和配管没选对。
配件影响安装稳定性与缓冲保护，配管决定真空响应速度，这两个环节没做好，再好的吸盘也发挥不出性能。
今天我们就把这两个最容易被忽略的环节，一次性讲透，帮你把整套真空系统的稳定性拉满。
一、吸盘安装配件
配件是吸盘与机械手的桥梁，选错不仅影响安装，还会直接导致工件损坏或吸附失效。

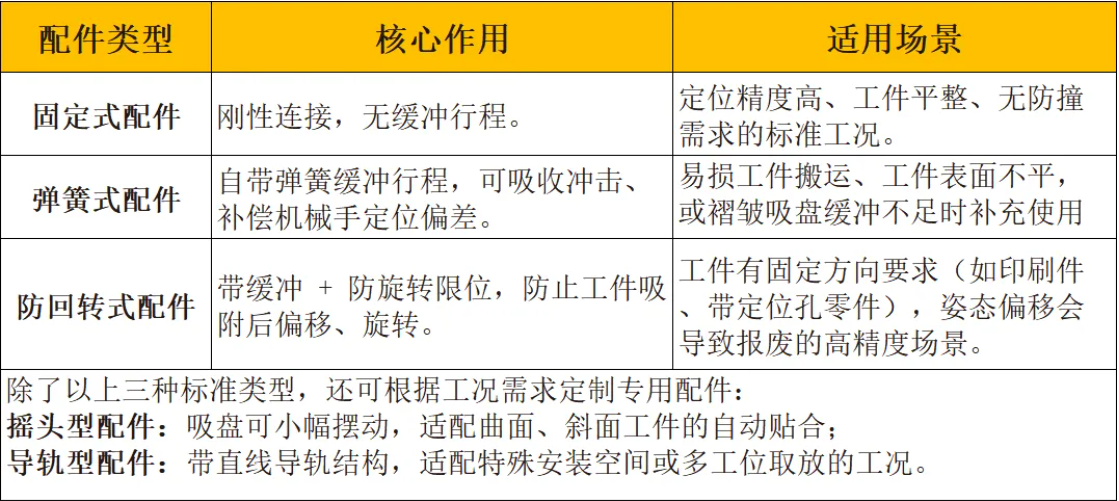

1.吸盘安装配件类型
注：褶皱吸盘的缓冲行程不足时，也建议选用弹簧式配件补充缓冲。
2.接口方向选择
根据设备布局和空间限制，选择接口方向，避免管路干涉： · 纵向接口：接口设在配件的上部，适合上方无遮挡的安装场景 · 横向接口：接口设在配件的侧面，适合顶部空间受限的安装场景 3.接口接头选型 根据配件的螺纹接口规格和现场配管直径，选择适配的接头。 对于 M3/M5/M6 规格的接口， 可选用快插接头或倒钩（笋型）接头： · 快插接头：安装便捷，密封性能可靠，适配频繁拆装、调试维护的工况； · 倒钩（笋型）接头：适配长期固定、无需拆卸的工况。 二、配管选型 真空系统和正压系统对配管的要求完全不同，管径、长度、材质都会直接影响真空响应速度和稳定性。 1. 给吸盘的真空回路配管 与正压系统相比，真空系统更容易受到管路阻力和容积的影响，尤其是真空到达时间，直接决定产线节拍： · 阻力影响：管径越小、管路越长，气流阻力越大，真空建立速度越慢； · 容积影响：管路总容积越大，抽成真空需要排出的空气越多，同样会拖慢响应速度。 因此，我们建议的选型原则： ①距离越短越好：吸盘与真空发生器 / 切换阀之间的管路尽量缩短，减少弯折和接头； ②在满足流量的前提下，选容积更小的配置：避免不必要的大管径，保证真空响应速度。 2.给真空发生器的正压供应配管 真空发生器的性能依赖稳定、充足的压缩空气供应，供气不足会直接导致发生器效率下降。

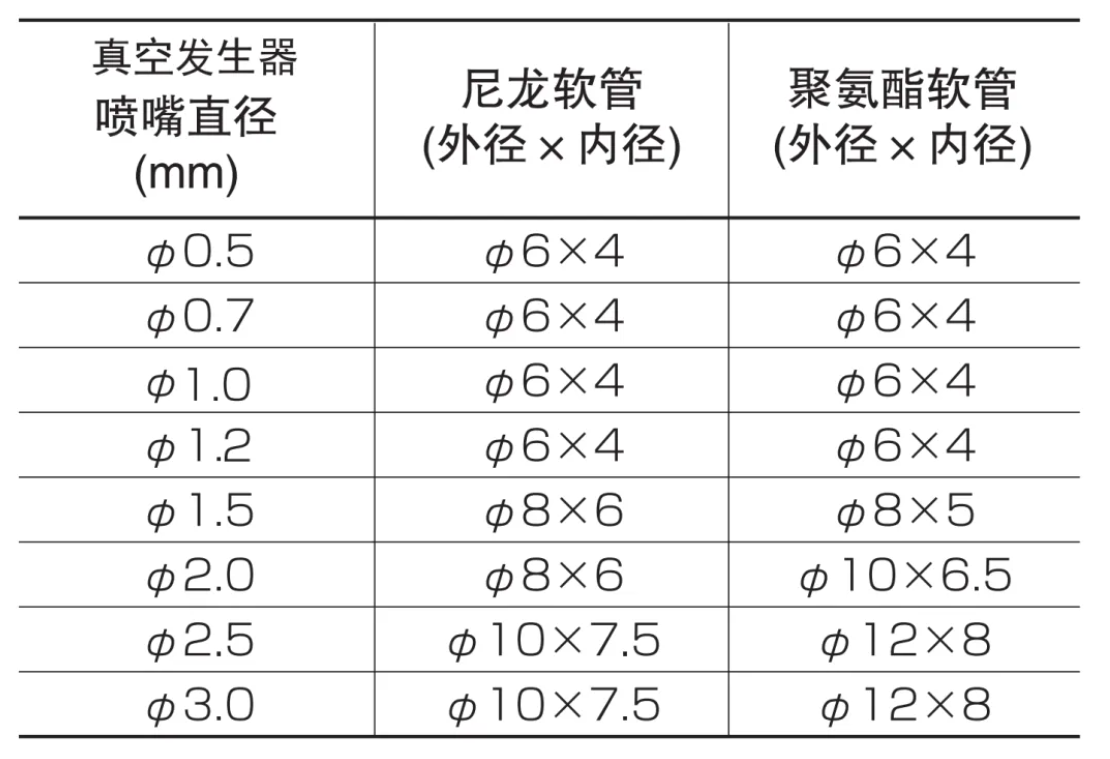

我们建议的选型原则： ①按真空发生器喷嘴规格，选用满足其额定耗气量的气管内径； ②正压供气管路宜短不宜长，以降低管路阻力与压力损失。 大致的选择标准请参照下表：
